OSPF over IPsec for PaloAlto and FortiGate Firewall





































Reference URL





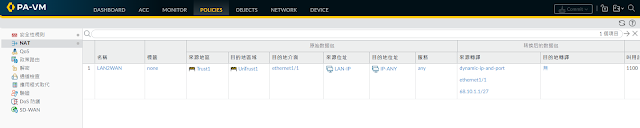

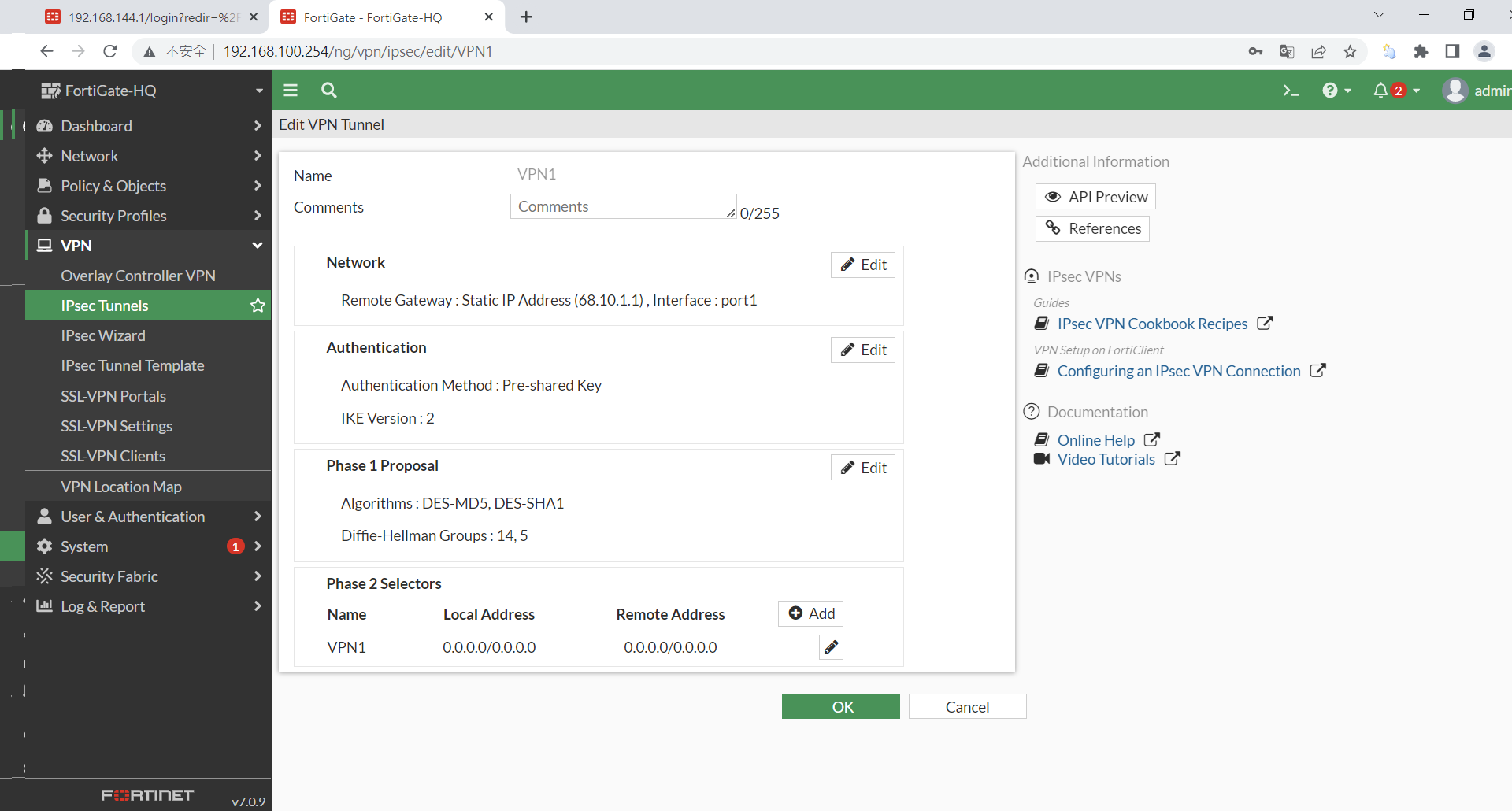

MyLab PA SSH CLI History


admin@PA-VM>
admin@PA-VM> ping source 192.168.1.2 host 192.168.1.1
PING 192.168.1.1 (192.168.1.1) from 192.168.1.2 : 56(84) bytes of data.
64 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=4.33 ms
64 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=1.65 ms
64 bytes from 192.168.1.1: icmp_seq=3 ttl=255 time=2.19 ms
^C
--- 192.168.1.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 1.650/2.726/4.331/1.156 ms
admin@PA-VM>


admin@PA-VM> ping source 192.168.144.1 host 210.10.1.1
PING 210.10.1.1 (210.10.1.1) from 192.168.144.1 : 56(84) bytes of data.
64 bytes from 210.10.1.1: icmp_seq=1 ttl=254 time=1.99 ms
64 bytes from 210.10.1.1: icmp_seq=2 ttl=254 time=2.16 ms
^C
--- 210.10.1.1 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 1.990/2.076/2.162/0.086 ms


admin@PA-VM> ping source 192.168.144.1 host 192.168.100.10
PING 192.168.100.10 (192.168.100.10) from 192.168.144.1 : 56(84) bytes of data.
64 bytes from 192.168.100.10: icmp_seq=1 ttl=63 time=3.61 ms
64 bytes from 192.168.100.10: icmp_seq=2 ttl=63 time=1.45 ms
64 bytes from 192.168.100.10: icmp_seq=3 ttl=63 time=1.89 ms
^C
--- 192.168.100.10 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 1.457/2.322/3.615/0.931 ms

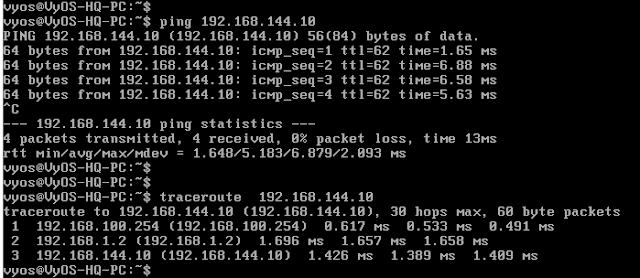

admin@PA-VM> traceroute source 192.168.144.1 host 192.168.100.10
traceroute to 192.168.100.10 (192.168.100.10), 30 hops max, 60 byte packets
 1  192.168.1.1 (192.168.1.1)  2.249 ms  2.255 ms  3.625 ms
 2  192.168.100.10 (192.168.100.10)  3.573 ms  3.596 ms  3.594 ms


admin@PA-VM> show routing protocol ospf neighbor

  Options: 0x80:reserved, O:Opaq-LSA capability, DC:demand circuits, EA:Ext-Attr LSA capability,
           N/P:NSSA option, MC:multicase, E:AS external LSA capability, T:TOS capability
  ==========
  virtual router:                default
  neighbor address:              192.168.1.1
  local address binding:         0.0.0.0
  type:                          dynamic
  status:                        exchange start
  neighbor router ID:            192.168.1.1
  area id:                       0.0.0.0
  neighbor priority:             1
  lifetime remain:               32
  messages pending:              0
  LSA request pending:           0
  options:                       0x00
  hello suppressed:              no
  restart helper status:         not helping
  restart helper time remaining: 0
  restart helper exit reason:    none



admin@PA-VM> show routing protocol ospf summary

  ==========
  router id:                     192.168.1.2
  virtual router:                default
  reject default route:          yes
  redist default route:          block
  spf calculation delay (sec):   5.00
  LSA interval timer (sec):      5.00
  RFC1583 behavior:              no
  area border router:            no
  AS border router:              yes
  LS type 5 count:               0
  LS type 11 count:              0
  LS sent count:                 6
  LS recv count:                 0
    area id:                     0.0.0.0
      interface:                 192.168.1.2
      interface:                 192.168.144.1
      dynamic neighbors:
                                 IP 192.168.1.1 ID 192.168.1.1

admin@PA-VM> show routing protocol ospf neighbor

  Options: 0x80:reserved, O:Opaq-LSA capability, DC:demand circuits, EA:Ext-Attr LSA capability,
           N/P:NSSA option, MC:multicase, E:AS external LSA capability, T:TOS capability
  ==========
  virtual router:                default
  neighbor address:              192.168.1.1
  local address binding:         0.0.0.0
  type:                          dynamic
  status:                        exchange start
  neighbor router ID:            192.168.1.1
  area id:                       0.0.0.0
  neighbor priority:             1
  lifetime remain:               32
  messages pending:              0
  LSA request pending:           0
  options:                       0x00
  hello suppressed:              no
  restart helper status:         not helping
  restart helper time remaining: 0
  restart helper exit reason:    none


admin@PA-VM> show routing route

flags: A:active, ?:loose, C:connect, H:host, S:static, ~:internal, R:rip, O:ospf, B:bgp,
       Oi:ospf intra-area, Oo:ospf inter-area, O1:ospf ext-type-1, O2:ospf ext-type-2, E:ecmp, M:multicast


VIRTUAL ROUTER: default (id 1)
  ==========
destination                                 nexthop                                 metric flags      age   interface          next-AS
0.0.0.0/0                                   68.10.1.30                              10     A S              ethernet1/1
68.10.1.0/27                                68.10.1.1                               0      A C              ethernet1/1
68.10.1.1/32                                0.0.0.0                                 0      A H
192.168.1.0/24                              0.0.0.0                                 10     A S              tunnel.1
192.168.1.0/30                              0.0.0.0                                 10       Oi       1402  tunnel.1
192.168.1.0/30                              192.168.1.2                             0      A C              tunnel.1
192.168.1.2/32                              0.0.0.0                                 0      A H
192.168.100.0/24                            0.0.0.0                                 10     A S              tunnel.1
192.168.144.0/24                            0.0.0.0                                 10       Oi       1402  ethernet1/2
192.168.144.0/24                            192.168.144.1                           0      A C              ethernet1/2
192.168.144.1/32                            0.0.0.0                                 0      A H
total routes shown: 11

admin@PA-VM>


admin@PA-VM> show routing route

flags: A:active, ?:loose, C:connect, H:host, S:static, ~:internal, R:rip, O:ospf, B:bgp,
       Oi:ospf intra-area, Oo:ospf inter-area, O1:ospf ext-type-1, O2:ospf ext-type-2, E:ecmp, M:multicast


VIRTUAL ROUTER: default (id 1)
  ==========
destination                                 nexthop                                 metric flags      age   interface          next-AS
0.0.0.0/0                                   68.10.1.30                              10     A S              ethernet1/1
68.10.1.0/27                                68.10.1.1                               0      A C              ethernet1/1
68.10.1.1/32                                0.0.0.0                                 0      A H
110.10.1.0/27                               192.168.1.1                             10     A O2       29    tunnel.1
192.168.1.0/24                              0.0.0.0                                 1      A ~
192.168.1.0/30                              0.0.0.0                                 10       S              tunnel.1
192.168.1.0/30                              0.0.0.0                                 10       Oi       546   tunnel.1
192.168.1.0/30                              192.168.1.2                             0      A C              tunnel.1
192.168.1.1/32                              192.168.1.1                             10     A Oi       29    tunnel.1
192.168.1.2/32                              0.0.0.0                                 0      A H
192.168.100.0/24                            0.0.0.0                                 10     A S              tunnel.1
192.168.100.0/24                            192.168.1.1                             11       Oi       29    tunnel.1
192.168.144.0/24                            0.0.0.0                                 1        ~
192.168.144.0/24                            0.0.0.0                                 10       Oi       546   ethernet1/2
192.168.144.0/24                            192.168.144.1                           0      A C              ethernet1/2
192.168.144.1/32                            0.0.0.0                                 0      A H
210.10.1.0/27                               192.168.1.1                             10     A O2       29    tunnel.1
total routes shown: 17

admin@PA-VM>
